Winkon Butt Fusion Machine

Picture WINKON BUTT FUSION MACHINES tersedia mulai WK 160 hingga WK 500.
Keunggulan Winkon adalah karena material yang ringan seperti mesin Georg Fischer, sayangnya kekuatan material besinya mudah patah karena campuran metalurgy nya. Keunggulan lainnya adalah harganya yang terjangkau.





Click to View Larger Image




Product Category : Semi Automatic Butt Fusion Machine ( SA )
Product Name : Semi Automatic Butt Fusion Machine
Product Description :
Machine Model
WK250SA
WK315SA
WK400SA
Working Range
�63mm � �250mm
�90mm � �315mm
�160mm � �400mm
Mains Voltage Supply
220-240V+/-10%/ 50-60Hz
220-240V+/-10%/ 50-60Hz
220-240V+/-10%/ 50-60Hz
Power Supply for Trimmer
860W
860W
1150W
Power Supply for Heater
2500W
2800W
3000W
Power Supply for Hand Control Unit
750W
750W
750W
Max. Nominal Power
4110W
4410W
4900W
Max. hydraulic pressure
150 Bar
150 Bar
250 Bar
Pressure
PN 6.3/8/10/12.5/16
PN 6.3/8/10/12.5/16
PN 6.3/8/10/12.5/16
Ambient Temperature
-5�C to +45�C
-5�C to +45�C
-5�C to +45�C
Generator Required (Min.)
5.5KVA with AVR
5.5KVA with AVR
6.5KVA with AVR
Machine Weight
� 130kgs
� 150kgs
� 190kgs
Type of Protection
Class 1
Class 1
Class 1

Machine Model
WK500SA
WK630SA
WK800SA
Diameter Range
�200mm � �500mm
�315mm � �630mm
�500mm � �800mm
Mains Voltage Supply
220-240V+/-10%/ 50 � 60Hz
415V+/-10%/ 50 � 60Hz
415V+/-10%/ 50 � 60Hz
Power Supply for Trimmer
1100W
1500W ( 3 Phase )
3000W
Power Supply for Heater
4500W
5400W ( 3 Phase )
7200W
Power Supply for Hand Control Unit
750W
750W ( 1 Phase + Neutral )
1500W
Max. Nominal Power
6350W
7650W
11700W
Max. hydraulic pressure
250 Bar
250 Bar
250 Bar
Pressure
PN 6.3/8/10/12.5/16
PN 6.3/8/10/12.5/16
PN 6.3/8/10/12.5/16
Ambient Temperature
-5�C to +45�C
-5�C to +45�C
-5�C to +45�C
Generator Required ( Min. )
10KVA with AVR
10KVA (3 Phase with AVR )
10KVA ( 3 Phase with AVR )
Machine Weight
� 410kgs
� 534kgs
� 1200kgs
Type of Protection
Class 1
Class 1
Class 1
* The company reserves the right to alter information at any time without prior notice

WARGA TEHNIK MEKANIKA (WTM),
Tel.021 849 99 139, 849 99 361, 849 98 934
Fax. 021 849 98 927
I Made Juarsa
0818 929 714 (WA), 0823 1074 2919
imadejuarsa@gmail.com


Google+: https://plus.google.com/u/0/107190838695797216127
Facebook: http://www.facebook.com/imadejuarsa
Blog: http://hdpe100.blog.com
Website: http://hdpeindonesia.webs.com

Kamis, 21 November 2013

Our workshop

http://gflanggeng.com/mesin-las-hdpe/

Workshop kami di penuhi oleh aneka ukuran mesin butt fusion. Yaitu mesin penyambung pipa HDPE yang paling banyak digunakan adalah butt fusion machines.  Hal ini karena mesin butt fusion paling mudah digunakan serta paling ekonomis dari segi biaya.

http://gflanggeng.com/butt-fusion-fitting/
Mesin butt fusion yang paling besar yang kami miliki adalah SHD 1600/1200, yaitu bisa menyambung pipa HDPE dengan OD 1600 dan yang terkecil bisa untuk pipa HDPE 1200mm. Kemudian dilanjutkan dengan mesin SHD 1000/630, yaitu untuk pipa HDPE 1000mm dan yang terkecil 630mm. Untuk mesin 1000mm kami memiliki 2 unit.


http://hdpeku.blogspot.com/search/label/MSA210%20GF
http://hdpewavin.blogspot.com/2012/05/harga-pipa-hdpe-wavin.html
Workshop kami juga menerima reparasi dari luar untuk mesin butt fusion serta electrofusion. Jika ada keperluan perbaikan mesin butt fusion maupun mesin electrofusion, mohon segera menghubungi kami.




WARGA TEHNIK MEKANIKA (WTM),
Tel.021 849 99 139, 849 99 361, 849 98 934
Fax. 021 849 98 927
I Made Juarsa
0818 929 714 (WA), 0823 1074 2919
imadejuarsa@gmail.com


Google+: https://plus.google.com/u/0/107190838695797216127
Facebook: http://www.facebook.com/imadejuarsa
Blog: http://hdpe100.blog.com
Website: http://hdpeindonesia.webs.com

Big Branch Saddle


 Branch saddle adalah clamp saddle yang menggunakan electrofusion. Clamp saddle untuk memegang pipa besar jarang ada. Big Branch Saddle adalah solusinya, Barang ready stock dan harga terjangkau.

Silakan hubungi:


WARGA TEHNIK MEKANIKA (WTM),
Tel.021 849 99 139, 849 99 361, 849 98 934
Fax. 021 849 98 927
I Made Juarsa
0818 929 714 (WA), 0823 1074 2919
imadejuarsa@gmail.com


Google+: https://plus.google.com/u/0/107190838695797216127
Facebook: http://www.facebook.com/imadejuarsa
Blog: http://hdpe100.blog.com
Website: http://hdpeindonesia.webs.com

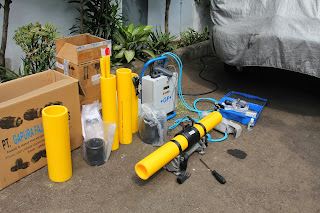

Cara menyambung pipa HDPE dengan Electrofusion

Berikut ini akan kami perlihatkan cara penyambungan pipa dengan menggunakan mesin electrofusion. Sebelum dimulai harap dipersiapkan dulu:
  1. Mesin electrofusion MSA 230
  2. Holder pipa agar tidak bergerak
  3. Coupler electrofusion yang sesuai dengan OD pipa
  4. Aceton / alkohol pembersih dan lap majun
  5. Scraper pipa agar siap di joint
  6. Listrik sebagai sumber daya
Selamat menonton, semoga bermanfaat.

WARGA TEHNIK MEKANIKA (WTM),
Tel.021 849 99 139, 849 99 361, 849 98 934
Fax. 021 849 98 927
I Made Juarsa
0818 929 714 (WA), 0823 1074 2919
imadejuarsa@gmail.com


Google+: https://plus.google.com/u/0/107190838695797216127
Facebook: http://www.facebook.com/imadejuarsa
Blog: http://hdpe100.blog.com
Website: http://hdpeindonesia.webs.com








Rabu, 20 November 2013

Harga baru pipa HDPE WAVIN dan VINILON


Harga pipa HDPE terbaru dari WAVIN yaitu Oktober 2013 dan VINILON Maret 2013. Silakan periksa harganya.

1. PIPA HDPE WAVIN
2. PIPA HDPE VINILON



WARGA TEHNIK MEKANIKA (WTM),
Tel.021 849 99 139, 849 99 361, 849 98 934
Fax. 021 849 98 927
I Made Juarsa
0818 929 714 (WA), 0823 1074 2919
imadejuarsa@gmail.com

Google+: https://plus.google.com/u/0/107190838695797216127
Facebook: http://www.facebook.com/imadejuarsa
Blog: http://hdpe100.blog.com
Website: http://hdpeindonesia.webs.com

GF electrofusion machine


http://georgfischer.wordpress.com/


Georg Fischer (GF) adalah produsen pipa dan fitting HDPE terbesar di Eropa. Jaringan pabrik GF sangat luas, hampir disetiap negara maju ada pabrik, terakhir adalah di China. Untuk mesin electrofusion, GF hanya membuat di Germany dan USA saja. Oleh karena itu mesin produksi GF sangat kuat dan tahan lama. Salah satu mesin GF yang akan kita bahas saat ini adalah mesin Electro fusion (ELECTROFUSION MACHINE) MSA 230.

APA YANG DIMAKSUD DENGAN ELECTRO FUSION ?

ELECTROFUSION (EF) adalah proses penyambungan (joint) pipa HDPE (polypipe) / pipa PE (poly ethylene) dengan menggunakan fitting electro fusion. Pipa PE akan disambung dengan pipa PE lainnya akan menggunakan fitting coupler electrofusion. Coupler tersebut disebut coupler electrofusion karena didalamnya terdapat kawat-kawat filamen guna terjadinya fusion (peleburan). Jika kita perhatikan pada tiap fitting electrofusion akan terdapat lubang (connector) untuk mengalirkan listrik DC, jadi ada connector Plus (+) dan minus (-).

http://www.youtube.com/watch?v=HvxZe_uSBRc
 Setiap brand fitting electrofusion mempunyai spesifikasi yang berbeda, oleh karenanya perlu adanya stadard kesamaan yaitu berdasarkan ISO. Oleh karenya pada fitting electrofusion selalu tercantum kartu indentitas. Kartu ini berisikan syarat-syarat dan ketentuan cara penggunaan fitting tersebut. Pada kartu tersebut akan disebutkan Tegangan (voltage) serta Daya (watt) yang dibutuhkan guna hasil yang sempurna. Sebaiknya jika memakai fitting yang dibuat GF maka mesinnya juga menggunakan mesin electrofusion GF, untuk hasil terbaik dan sempurna.

http://pipahdpe.blogspot.com/

Mesin electrofusion MSA 230 merupakan pengembangan dari pendahulunya MSA 210. Features yang ditawarkan MSA 230 jauh lebih baik ketimbang MSA 210.

Untuk penyewaan dan pembelian silakan hubungi:

WARGA TEHNIK MEKANIKA (WTM),
Tel.021 849 99 139, 849 99 361, 849 98 934
Fax. 021 849 98 927
I Made Juarsa
0818 929 714 (WA), 0823 1074 2919
imadejuarsa@gmail.com


Google+: https://plus.google.com/u/0/107190838695797216127
Facebook: http://www.facebook.com/imadejuarsa
Blog: http://hdpe100.blog.com
Website: http://hdpeindonesia.webs.com

Jumat, 08 November 2013

SHD 1000/630 | Mesin butt fusion untuk pipa HDPE 1 Meter

http://www.youtube.com/watch?v=HvxZe_uSBRc

Wuxi Shengda merupakan perusahaan besar di Cina yang bisa memproduksi mesin butt fusion hingga 1600mm. Kami mengimport khusus mesin SHD 1000 karena banyak permintaan dari para kontraktor terutama yang berkecimpung dilingkungan PU.

https://www.facebook.com/pages/PIPA-HDPE-INDONESIA/294335879002
Mesin las HDPE SHD 1000/630 mampu menyambung pipa HDPE mulai dari 630mm atau 24inch hingga 1000mm atau 40inch.

http://hdpewavin.blogspot.com/

Ready stock 2 unit SHD 1000/630 baru dan siap bekerja setiap saat. Segera hubungi kami untuk sewa maupun jual.

http://gflanggeng.com/pipa-hdpe/

http://hargapipahdpe.blogspot.com/2012/07/harga-pipa-hdpe-maspion.html

http://hargapipahdpe.blogspot.com/

http://rudyprmd.webs.com/


WARGA TEHNIK MEKANIKA (WTM),
Tel.021 849 99 139, 849 99 361, 849 98 934
Fax. 021 849 98 927
I Made Juarsa
0818 929 714 (WA), 0823 1074 2919
imadejuarsa@gmail.com


Google+: https://plus.google.com/u/0/107190838695797216127
Facebook: http://www.facebook.com/imadejuarsa
Blog: http://hdpe100.blog.com
Website: http://hdpeindonesia.webs.com

Beli atau sewa MESIN PENYAMBUNG PIPA HDPE

http://hdpespecialist.jimdo.com/

Pilihan tersebut akan timbul saat kita akan memulai mengerjakan suatu proyek penyambungan pipa HDPE. Beli atau Sewa MESIN PENYAMBUNG PIPA HDPE ?

Mesin Penyambung Pipa HDPE atau yang sering disebut sebagai mesin las HDPE atau BUTT FUSION MACHINE tersedia untuk berbagai ukuran mulai dari 63mm (2inch) hingga 1000mm (40inch). Range ukuran pipa yang disambung oleh mesin las HDPE ada beberapa, misalnya:

1. SHD 160/63 untuk pipa HDPE 2" hingga 6"
2. SHD 250/90 untuk pipa HDPE 3" hingga 10"
3. SHD 315/90 untuk pipa HDPE 3" hingga 12"
4. SHD 450/200 untuk pipa HDPE 8" hingga 18"
5. SHD 630/315 untuk pipa HDPE 12" hingga 24"
6. SHD 800/450 untuk pipa HDPE 18" hingga 32"
7. SHD 1000/630 untuk pipa HDPE 24" hingga 40"
8. SHD 1200/630 untuk pipa HDPE 24" hingga 48"
9. SHD 1600/800 untuk pipa HDPE 32" hingga 64"

http://rentalmesinhdpe.tripod.com/




Pertimbangannya adalah sebagai berikut:
  1. Apakah akan ada proyek pipa HDPE terus menerus ?
  2. Apakah ingin berusaha dibidang pipa HDPE ?
  3. Apakah memiliki tenaga yang khusus merawat mesin tersebut ?
  4. Diameter berapa yang paling banyak digunakan ?
Ada satu saran yang baik dari rekan saya: JIKA BELUM MAHIR SEBAIKNYA SEWA AGAR MENGURANGI RESIKO.

Salam,

WARGA TEHNIK MEKANIKA (WTM),
Tel.021 849 99 139, 849 99 361, 849 98 934
Fax. 021 849 98 927
I Made Juarsa
0818 929 714 (WA), 0823 1074 2919
imadejuarsa@gmail.com


Google+: https://plus.google.com/u/0/107190838695797216127
Facebook: http://www.facebook.com/imadejuarsa
Blog: http://hdpe100.blog.com
Website: http://hdpeindonesia.webs.com

Senin, 05 Agustus 2013

Mesin Penyambung pipa HDPE SHD 250/90



SHD 250/90
 Mesin penyambung pipa HDPE atau yang lebih dikenal sebagai mesin las HDPE (butt Fusion Machine) yang paling banyak diminati adalah SHD 250/90. Mesin las ini bisa menyambung pipa HDPE mulai dari 90mm, 110mm, 125mm, 160mm, 180mm, 200mm, dan 250mm. Seringkali disebut mesin penyambung pipa HDPE 3inch hingga 10inch.



CONTROL PANEL HYDROLIK



SHD 250/90 adalah mesin butt fusion yang pengoperasiannya menggunakan hydrolik, mesin ini cocok untuk menyambung pipa dan fitting PE, PP dan PVDF. Kualitas yang tinggi serta konstruksi serta design yang indah memungkinkan mesin butt fusion ini di gunakan di lapangan maupun di workshop. Penggunaan alumunium yang berkualitas tinggi membuat mesin ini menjadi ringan serta kuat dan tangguh dalam bekerja. Mesin ini bisa di padukan dengan data logger (optional).

Spesifikasi Teknis:

  1. Main frame terbuat dari campuran besi dengan clamp berukuran 250mm (base clamp).
  2. Kemampuan menyambung mulai dari 90mm hingga OD 250mm
  3. Layer clamps: 250x225, 225x200,200x180,180x160,160x140,140x125,125x110,110x90 (mm)
  4. Optional 2 piece liners: 250x225,250x200,250x1 80,250x1 60,1 60x1 40,1 60x1 25,1 60x1 10,1 60x90 (mm)
  5. Menggunakan seal hydrolik dari German
  6. Heating plate sudah dilengkapi PTFE Coated yang menjamin keakuratan tempetur pada panel
  7. Serutan sudah dilengkapi dengan current overload protection, pompa hydrolik dan selak dengan quick coupling yang kuat.
  8. Dilengkapi dengan 2 bagian timer record yaitu untuk pemanasan dan pendinginan
  9. Menggunakan Single Phase ~240V ±10%, 50Hz (total power: 4.35kw, including trimmer: 1.1kw, heater: 2.5kw, hydraulic unit motor: 0.75kw)
  10. Temperatur kerja ruangan -10 sd 45C
  11. Seluruh mesin terdiri dari basic frame, heater, trimmer, hydrolik unit dan tempat penyimpan pemanas dan trimmer.
  12.  Optional untuk trolley jika dibutuhkan.

WARGA TEHNIK MEKANIKA (WTM),
Tel.021 849 99 139, 849 99 361, 849 98 934
Fax. 021 849 98 927
I Made Juarsa
0818 929 714 (WA), 0823 1074 2919
imadejuarsa@gmail.com


Google+: https://plus.google.com/u/0/107190838695797216127
Facebook: http://www.facebook.com/imadejuarsa
Blog: http://hdpe100.blog.com
Website: http://hdpeindonesia.webs.com

Minggu, 04 Agustus 2013

AWAS, SHD MODIFIKASI / SHD KW !!

Mesin butt fusion SHD modifikasi (KW), sepintas memang mirip ORIGINAL


Saat ini dipasaran banyak beredar mesin butt fusion WUXI SHENGDA dengan kualitas KW (rendah) guna menekan harga penjualan. Mohon diperhatikan dan di waspadai mengingat kualitas yang rendah mengakibatkan umur mesin juga cepat rusak dan mesin terbuang percuma. Yang paling fatal adalah pada system hydrolik dan planner yang sering rusak karena kualitasnya memang rendah.

Berikut kami paparkan perbedaan mesin modifikasi (kw) dengan mesin standard (original) dari WUXI SHENGDA (SHD):

1. Banyak fungsi yang dihilangkan karena pada mesin modifikasi banyak fasilitas dibuang sehingga tidak memungkinkan untuk dikembangkan menggunakan data logger dan sebagainya.

Panel Original pade control hydrolik





Panel SHD modifikasi
 2. Panel hydrolik sangat sederhana, sulit memantau secara jelas tekanan serta panas yang akurat. Memang tujuan pembuatan SHD modifikasi agar biaya bisa ditekan, meskipun kualitasnya terpaksa menjadi rendah dan mudah rusak. Yang paling fatal adalah kekuatan hydroliknya jadi berkurang jauh karena dari aslinya buatan German di ganti dengan buatan local China. Sebagai perbandingan jika hydrolik original bisa menarik 3 batang pipa atau lebih sedangkan yang KW hanya bisa satu batang dan terkadang tidak kuat (harus dibantu).

Panel Hydrolik fasilitasnya banyak dibuang (SHD KW)

Panel Original yang akurat dan teruji/kualitas tinggi

3. Trimmer / planner yaitu untuk menyerut pipa, kalau yang original adalah buatan Italy dan sudah terintegrated pada hydrolik panel. Sedangkan yang KW (modifikasi) buatan China dan sering rontok gigi nya.


Trimer KW buatan China








































































































































































































































































Planner/Trimmer Original yang integrated made in Italy


Mohon hati-hati dalam memilih barang/mesin butt fusion agar tidak kecewa dikemudian hari.

Salam,

WARGA TEHNIK MEKANIKA (WTM),
Tel.021 849 99 139, 849 99 361, 849 98 934
Fax. 021 849 98 927
I Made Juarsa
0818 929 714 (WA), 0823 1074 2919
imadejuarsa@gmail.com









Warga Tehnik Mekanika | Sales & Rental mesin penyambung HDPE

http://mesinpenyambungpipape.blogspot.com/2013/11/our-workshop.html


Warga Tehnik Mekanika adalah perusahaan yang bergerak khusus dalam penyediaan mesin penyambung pipa HDPE yang terlengkap.
WTM memiliki lebih dari 120 unit mesin butt fusion dan 60 unit mesin electrofusion. Tenaga operator profesional kami lebih dari 80 orang yang siap bekerja menyambung pipa HDPE di seluruh Indonesia.

Mesin butt fusion / mesin las HDPE yang kami jual dan sewakan adalah sebagai berikut:
1. WUXI SHENGDA BUTT FUSION MACHINES:
  • SHD 160/63
  • SHD 250/90
  • SHD 315/90
  • SHD 450/200
  • SHD 630/315
  • SHD 800/450
  • SHD 1000/630
  • SHD 1200/710
  • SHD 1600/1000
2. WINKON BUTT FUSION MACHINES:
  • WK 160 SA
  • WK 250 SA
  • WK 315 SA
  • WK 500 SA
  • WK 630 SA
  • WK 800 SA
3. GEORG FISCHER BUTT FUSION MACHINES:
  • GF 160
  • GF 250
  • GF 315
  • GF 500
  • GF 630

https://www.facebook.com/permalink.php?story_fbid=261870703890871&id=294335879002

Info selanjutnya silakan hubungi:

WARGA TEHNIK MEKANIKA (WTM),
Tel.021 849 99 139, 849 99 361, 849 98 934
Fax. 021 849 98 927
I Made Juarsa
0818 929 714 (WA), 0823 1074 2919
imadejuarsa@gmail.com


Google+: https://plus.google.com/u/0/107190838695797216127
Facebook: http://www.facebook.com/imadejuarsa
Blog: http://hdpe100.blog.com
Website: http://hdpeindonesia.webs.com
